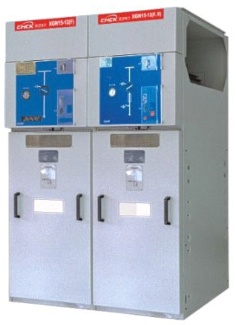

XGN15-12(F)、XGN15-12(F.R) 箱式固定交流金屬封閉開關設備 XGN15-12 (F), XGN15-12 (F●R) box- type fixed AC metal -enclosed switchgear
1產品概述
XGN15-12(F). XGN15- 12(F●R)箱式固定交流金屬封閉開 關設備(以下簡稱“開關設備”),用于額定電壓12kV.額定電 流630A及以下的環網供電或幅射型供電系統中，尤其適合裝入 預裝式變電站作為電力系統的控制和保護。本產品內裝絕緣外 殼的FLN36-12D型六氟化硫負荷開關或FLRN36-12D型負荷開 關一熔斷器組合電器，具有體積小、重量輕、操作簡便、操作 力輕、聯鎖可靠、免維護等特點，是城市電網改造和建設需要 的新- -代高壓開關設備。
本產品符合: GB3906 (3- 35kV交流金屬封閉開關設備》、 GB/T11022《高壓開關設備和控制設備標準的共用技術要求》， IEC60298《額定電壓1kV以上:50kV及以下交流金屬封閉開關設 備和控制設備》。DL/T404 《戶內交流高壓開關拒訂貨技術條 件》標準。
3正常使用條件
3.1周圍空氣溫度: -15C~ +40C;
3.2海拔高度
1000m及以下:
3.3濕度條件:
日平均值不大于95%，水燕氣壓力日平均值不超2 ,2kPa: 月平均值不大于90%，水燕氣壓力月平均值不超18kPa.
3.4地震烈度:不超過8度:
3.5沒有腐蝕性或可燃性氣體等明顯污染的場所。
注:超出上述正常使用條件時，用戶可與本公司協商。
4結構
開關設備由柜體、主開關(SF6負荷開關或組合電器)、接 地開關、儀表室、母線及其它電器元器件和輔助元件組成。
柜體由敷鋁鋅鋼板經模數化成形組裝而成。柜背后設有泄 壓通道，在出現內部故障時保護操作人員。
母線室的母線覆合絕緣，直接連接在負荷開關的接線端子 上。三相母線按縱向排列，使得開關設備左右可任意擴展，極 易變換其布局。
儀表室位于開關設備的上部，室內可裝設電流表、電壓表、 指示燈以及電動操作機構等。
